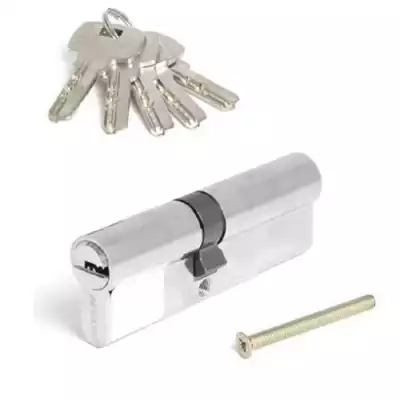

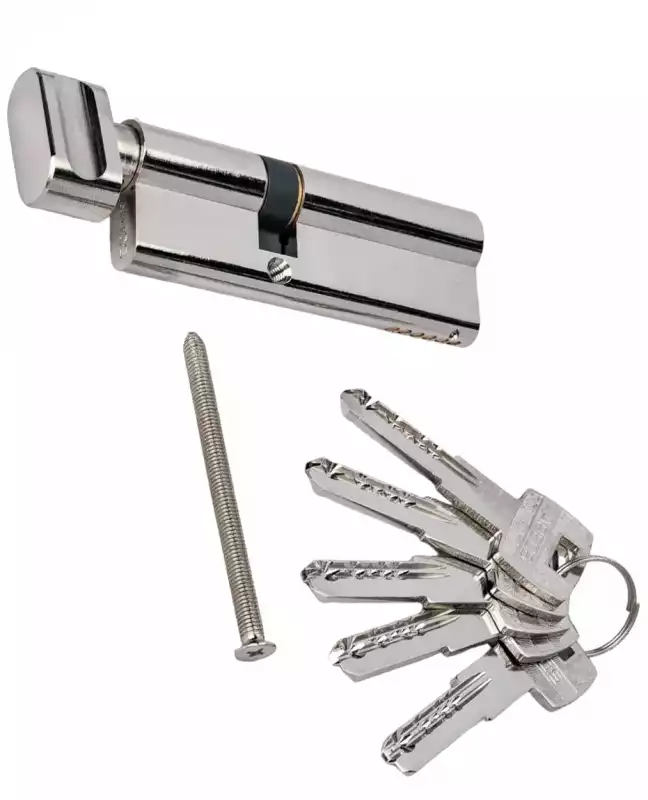

Система мастер ключ на цилиндрах APECS SM

Наличие мастер-ключа не снижает общую безопасность здания, если система спроектирована правильно. Риски, связанные с единым ключом, компенсируются многоуровневой защитой самих цилиндровых механизмов и грамотной иерархией доступа.

Как решается проблема компрометации мастер-ключа

Главный страх заказчика — что при потере одного мастер-ключа злоумышленник получит доступ ко всем помещениям. В профессиональных системах этот риск нивелируется следующим образом:

• Секционирование (зонирование). Грамотно спроектированная система никогда не имеет «одного ключа от всех дверей в мире». Здание делится на зоны: например, у главного инженера есть мастер-ключ только для его корпуса, а генеральный директор обладает генеральным ключом (Grand Master Key) для всего объекта. Если инженер потеряет свою связку, под угрозой окажется только его корпус, но не серверная финансового отдела или кабинет директора.
• Оперативный отзыв доступа. При утрате мастер-ключа не нужно менять все замки в здании. Достаточно заменить цилиндры (личинки) только в тех дверях, к которым относился данный уровень доступа, и перевыпустить ключи остальным сотрудникам этой зоны. Современные системы позволяют сделать это за несколько часов.
• Матрица доступа. Доступ выдается по принципу необходимости. Уборщик может открывать только подсобные помещения одним ключом, но не сможет войти в бухгалтерию, хотя оба замка находятся в одной мастер-системе.

Механизмы защиты самого цилиндра от взлома

Чтобы единый ключ не стал слабым местом, производители используют сложные механические решения внутри самой личинки. Чем выше класс системы, тем больше уровней защиты задействовано:

1. Защита от интеллектуального вскрытия (отмычек и бампинга)

   • Ложные пазы (Anti-picking). На запорных пинах делаются специальные проточки. Когда взломщик пытается поднять пины отмычкой, эти ложные пазы создают ощущение («щелчок»), что пин встал в нужное положение, хотя замок остается закрытым.
   • Телескопические пины (Pin-in-Pin). Используется в системах Mul-T-Lock. Внутри каждого верхнего пина находится еще один, подпружиненный снизу. Чтобы открыть замок, нужно точно выставить высоту сразу двух элементов в каждой ячейке, что удваивает сложность манипуляций.
   • Магнитные и интерактивные элементы. В ключе (EVVA MCS, Mul-T-Lock Interactive+) встроен магнит или подвижный шарик. Пока магнитное поле или механический элемент не совпадут со считывателем внутри цилиндра, поворот невозможен даже при идеально подобранных пинах. Это полностью исключает использование самоимпрессионных отмычек.
   • Дисковые механизмы. Системы типа Abloy Protec2 вместо штифтов используют вращающиеся диски. Они практически неуязвимы для традиционных отмычек и бампинга из-за отсутствия пружин и вертикальных каналов.

2. Защита от силового взлома

   • Защита от высверливания. Внутри корпуса цилиндра и в линии поворота пинов устанавливаются вставки из закаленной стали (термически обработанные штифты). Обычное сверло по металлу их не берет, а твердосплавное перегревается и ломается.
   • Защита от разрыва и вытягивания (Anti-drill & Anti-snap). Цилиндр намеренно ослабляется фрезеровкой в районе крепежного винта. При попытке вырвать внешнюю часть личинки ломком она обламывается строго по этой линии, оставляя в двери внутренний механизм, который продолжает удерживать дверь закрытой.
   • Усиленные пружины. Использование витых пружин повышенной жесткости предотвращает самопроизвольное смещение пинов при ударных нагрузках.

3. Патентованная защита ключей

   Это организационный, но критически важный уровень безопасности. Профиль оригинального ключа защищен международным патентом на 10–20 лет. Изготовить дубликат можно только у официального дилера по сервисной карте владельца. Невозможность быстро нарезать несанкционированную копию делает потерю физического ключа менее опасной, так как злоумышленник ограничен во времени.

Таким образом, общая безопасность зависит не от количества ключей, а от класса взломостойкости выбранных цилиндров и качества проектирования матрицы доступа специалистом.

Действия при увольнении сотрудника или смене арендатора напрямую зависят от того, каким уровнем доступа обладал человек и какую систему вы используете — чисто механическую или электронно-механическую.

В чисто механической мастер-системе

Здесь «отозвать доступ» означает физически сделать так, чтобы старый ключ перестал открывать замок. Это достигается только заменой секретной части (цилиндра).

1. Если у сотрудника был индивидуальный ключ. Достаточно заменить личинку только в той двери, к которой он имел доступ. Старая личинка извлекается за пару минут, новая вставляется на ее место. После этого старый ключ физически не подойдет к замку. Остальные двери здания продолжают работать без изменений. Перевыпускать ключи для остальных сотрудников в этом случае не нужно.
2. Если у сотрудника был суб-мастер ключ (например, от всего этажа). Необходимо заменить цилиндры во всех дверях, которые открывал этот уровень доступа. Ключам остальных сотрудников этой зоны менять ничего не нужно — их уровни доступа сохраняются, просто теперь они работают с новыми кодами внутри замененных личинок.
3. Перевыпуск ключей для остальных. При замене механических цилиндров перевыпуск ключей требуется только в том случае, если вы решили изменить саму иерархию системы (например, после увольнения начальника передать его полномочия заместителю). Если же меняется только цилиндр, старые ключи персонала остаются рабочими.

Важное уточнение: В отличие от электронных систем, механика не умеет дистанционно «забывать» ключ. Безопасность строится на физическом несоответствии бороздок старого ключа новым пинам внутри установленного цилиндра.

В гибридных и электронных системах (СКУД + Мастер-ключ)

В таких системах (например, EVVA Cliq, электронные замки по картам или смартфонам) процесс происходит мгновенно и бесконтактно:

1. Отзыв уровня доступа. Администратор заходит в программное обеспечение системы, находит идентификатор уволенного сотрудника (ID карты, чипа в ключе или смартфона) и нажимает кнопку «Заблокировать».
2. Синхронизация. Информация об отзыве передается на контроллеры дверей. Обычно это занимает от нескольких секунд до пары часов (в зависимости от типа связи: Bluetooth, Wi-Fi или проводная сеть). С этого момента старый ключ становится бесполезным куском пластика или металла — электроника замка просто откажется приводить в действие механическую часть.
3. Перевыпуск. Оставшимся сотрудникам выдавать новые физические ключи не требуется. Их права доступа в базе данных никак не затрагиваются.

Практический алгоритм действий для безопасности

Независимо от типа системы, стандартный протокол при увольнении выглядит так:

• Возврат имущества: Сотрудник обязан сдать все ключи, карты и брелоки под подпись в журнале учета (Key Management Log).
• Оценка рисков: Если есть подозрение, что были сделаны несанкционированные дубликаты (что легко сделать с обычным механическим ключом), замена цилиндров производится превентивно, даже если ключи сданы.
• Программирование: В СКУД учетная запись пользователя деактивируется немедленно в день расчета.
• Документирование: Факт возврата фиксируется актом приема-передачи, который хранится вместе с сервисной картой мастер-системы.

Таким образом, в классической механике физическая замена цилиндра неизбежна, но она локальна и быстра. В электронной системе достаточно программного действия, которое блокирует доступ удаленно и моментально во всем здании.

Мастер-система (система «мастер-ключ») работает на основе модифицированной механики цилиндрового замка, которая позволяет открывать несколько разных дверей разными ключами по определенному иерархическому принципу.

В обычном замке один ключ открывает одну дверь. В мастер-системе один ключ может открывать, например, только кабинет бухгалтера, а другой — все кабинеты на этаже, включая кабинет бухгалтера.

Механика процесса: как это устроено внутри

Внутри стандартного евроцилиндра находится вращающийся сердечник (вставляется ключ), который окружен корпусом. Между ними проходит воображаемая «линия сдвига».

1. В корпусе и в сердечнике просверлены каналы, в которых лежат пары металлических штифтов (пинов) и пружин.
2. Когда ключа нет, пружины давят сверху вниз, и пины перекрывают линию сдвига. Сердечник заблокирован корпусом — повернуть его нельзя.
3. При вставке своего ключа его бороздки поднимают пины на строго определенную высоту. Если ключ «родной», разрывы между верхним и нижним пином каждой пары выстраиваются ровно по линии сдвига.
4. Преграда исчезает, сердечник освобождается, и замок открывается.

Как реализуется иерархия доступа

Секрет мастер-системы заключается в использовании двухуровневых (мастер) пинов. Вместо одного нижнего штифта в канал устанавливается составной пин из двух частей (нижний драйвер и верхний мастер-пин).

Представим систему из двух дверей:

• Дверь №1: Должна открываться Ключом А и Мастер-ключом.
• Дверь №2: Должна открываться Ключом Б и тем же Мастер-ключом.

Для Двери №1: Инженер подбирает длину составного пина так, чтобы:

• Ключ А поднимал нижний пин до линии сдвига, а верхний при этом уходил внутрь корпуса.
• Мастер-ключ был чуть короче или имел другую форму. Он не дотягивает до границы раздела нижних пинов, но поднимает всю конструкцию (нижний + верхний пин) так, что их общая граница раздела оказывается точно на линии сдвига.

Для Двери №2: Процесс повторяется с другими размерами пинов, но высота, на которую Мастер-ключ поднимает общую связку для этой двери, совпадает с высотой подъема на первой двери.

В результате получается математическая матрица, где у каждого индивидуального ключа есть свой уникальный набор высот, а у мастер-ключа — одна универсальная комбинация высот, которая совпадает с линией сдвига во всех цилиндрах данной группы.

Основные уровни ключей в системе

1. Индивидуальный ключ (Change Key): Самый низкий уровень. Открывает только конкретную дверь (например, личный офис). Не может открыть соседние кабинеты.
2. Суб-мастер ключ (Sub-Master Key): Средний уровень. Открывает группу однородных помещений (все офисы отдела маркетинга, или все шкафы с инвентарем на складе).
3. Мастер-ключ (Master Key): Высокий уровень. Открывает все двери определенного блока (всего этажа или всего крыла здания).
4. Генеральный мастер-ключ (Grand Master Key): Вершина иерархии. Нужен, если здание разделено на блоки. Например, у начальника охраны первого корпуса есть суб-мастер от своего корпуса, а у директора предприятия есть Grand Master Key, который открывает и первый, и второй корпус.

Где физически происходит расчет системы?

Все расчеты производит завод-изготовитель (EVVA, Abloy, APECS и др.) или официальный дилер. Заказчик предоставляет план помещения и список того, кто куда должен иметь доступ. Производитель строит цифровую модель («матрицу доступа»), нарезает заготовки ключей лазером и собирает цилиндры, закладывая в них пины нужной длины.

Ключи одной системы визуально могут выглядеть одинаково, но разница в доли миллиметра в высоте их бороздок определяет, какую именно дверь они смогут открыть.

Если посадочные места в дверях нестандартные, это не является препятствием для внедрения мастер-системы. В подавляющем большинстве случаев переделка самого дверного полотна не требуется, однако потребуется замена или адаптация запорных механизмов.

Мы решаем эту задачу несколькими способами в зависимости от типа несоответствия:

1. Использование удлиненных (длинноштоковых) цилиндров
   Это самая частая ситуация, возникающая при установке замков на двери увеличенной толщины, усиленные противопожарные двери или полотна с объемными декоративными панелями.
   • Стандартный евроцилиндр (DIN) имеет определенную длину штока (поворотной части). Если он оказывается слишком коротким, ключ будет выходить из личинки недостаточно глубоко, либо снаружи и внутри потребуются разные по длине механизмы («асимметричный цилиндр»).
   • Производители мастер-систем (APECS, Kale, Mul-T-Lock) выпускают серии со штоком увеличенной длины — до 130–150 мм и более. Мастер просто подбирает нужный размер по формуле «Толщина двери + толщина накладки / броненакладки». Дверь при этом остается нетронутой.
2. Установка переходных пластин и вкладышей
   Если старое отверстие под замок больше стандартного размера корпуса нового механизма (часто встречается в старых деревянных или металлических дверях советского образца), используется металлическая пластина-вкладыш. Она перекрывает лишнее пространство, создавая внутри идеальное прямоугольное отверстие стандарта DIN. Снаружи такая пластина закрывается декоративной накладкой большего размера, что выглядит аккуратно и не портит внешний вид двери.
3. Переходники для межосевого расстояния
   В некоторых профильных системах (например, пластиковых входных дверях или алюминиевых перегородках) расстояние от центра цилиндра до центра квадрата ручки может отличаться от общепринятых 72 мм. Для этого существуют специальные смещенные цилиндры или дистанционные втулки, которые позволяют установить стандартную личинку без сверления новых отверстий в профиле.
4. Адаптация сувальдных и дисковых систем
   Если старые двери оснащены отечественными замками с плоским ключом («бабочка»), их невозможно оснастить евроцилиндром. В этом случае возможны два варианта:
   • Полная замена замка: старый корпус выпиливается, а на его место ставится новый корпус под евроцилиндр. Это требует вмешательства в торец полотна, но современные мастера делают это аккуратно с помощью шаблонов, минимизируя повреждения.
   • Подбор специализированной мастер-системы: некоторые производители (например, Гардиан или Border) предлагают собственные системы «мастер-ключ» для своих сувальдных механизмов. В этом случае меняются только внутренности замка, а само полотно остается неизменным.

Когда все же требуется переделка полотна?

Переделка (нарезка новых пазов фрезером, заваривание старых отверстий) нужна крайне редко:

• При переходе с старого российского стандарта ригелей на европейский узкопрофильный замок.
• Если дверь оснащена многоригельными системами девиаторами, расположенными в нестандартных местах, куда физически невозможно протянуть тягу от нового замка без врезки дополнительных коробов.
• При радикальной смене типа открывания (например, установка электромагнитного замка скрытого монтажа вместо врезного механического).

Как происходит процесс оценки

Специалист-замерщик обычно просит прислать фотографии двери с торца, фото старого ключа и внутреннюю часть замковой зоны. В 95% случаев этих данных достаточно, чтобы заранее привезти на объект нужные переходники, длинные цилиндры или проставки, выполнив монтаж за один визит без шума, пыли и повреждения отделки двери.
